一、 设备简介

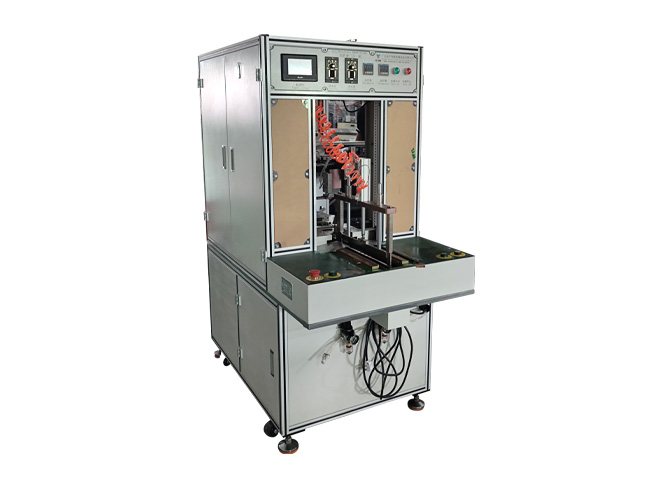

切折烫三合一成型机,用于电芯切边,折边,烫边成型三工序于一体的设备。

工作原理:该设备由四个机构组成,分别是电芯校正定位机构,切边机构,折边机构,烫边机构;人工放料到电芯校正定位后,双手按启动双按钮开关,夹具下压夹紧电芯后设备运行,电芯经过切边,折边,烫边成型后,电芯夹具退回起始位置。

工作流程:

人工上料电芯定位压紧电芯两端切边一折边压边二折并烫边夹具退回原位夹具松开电芯人工收料

二、 基本参数

1

电源

AC220V

2

压缩空气

0.5Mpa-0.7Mpa

3

设备尺寸

1350L*740W*1650H

4

真空

-100Kpa~50Kpa

5

适用电芯规格

长度:10~375mm  宽度:06~150mm   厚度:2.5~10mm

6

设备效率

180-220次/小时

7

设备稼动率

98%

8

合格率

99%

9

环境温度

10~40℃

10

相对湿度

20~90%

11

设备重量

500KG

三、 技术参数及功能要求

1、设备的加工精度在0.05mm之内。

2、单折双折均可。

3、切刀同步反向转动,切边精度高,切刀寿命达150 万次以上。

4、四大机构可同时调节进出,调节灵活方便。

5、各机构位置调节均为直线滑轨导向。

6、折边轮材料为模具钢,耐磨耐用。

7、效率:机台单循环效率6~8秒,综合效率依据人工取料放料速度不等,每次放料数量根据电芯长短不等。

8、夹具长:375MM(有效长)。

9、切边裁切精度±0.1MM。

10、合格率99以上(不包含人工操作不当引起的不良和电芯来料不良,只限机台本身合格率)。

11、双折边不超出本体,折烫边一次成型。

四、 配置清单

1、 主要配置

序号

名称

品牌/材质

备注

1

PLC

维控

2

步进电机

青蓝

中国

3

轴承

THK/NSK

日本

4

电磁阀

亚德客

中国台湾

5

气缸

亚德客/星辰

中国、台湾

6

气源三联体

亚德客

中国台湾

7

触摸屏

维控

中国

8

电源开关

阳明

中国

9

温控表

超能

中国

10

切刀

自制

中国

2、 易损件清单

序号

名称

备注

1

切刀

切刀寿命达150万次以上

2

折边轮

3、 随机配送清单

序号

名称

数量

备注

1

切刀

1

2

内六角钣手

1
