一、 设备动作原理

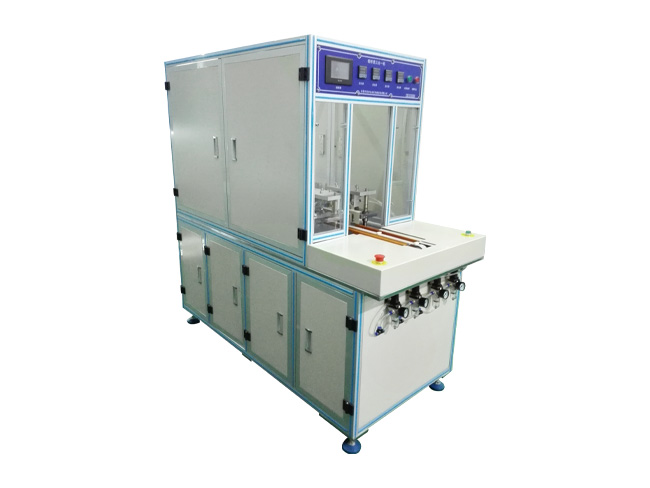

切折烫三合一成型机,用于电芯切边,折边,烫边成型三工序于一体的设备。
工作原理:该设备由五个机构组成,分别是电芯挡边校正机构,切边机构,折边机构,烫边机构,自动推料机构;人工放料到同步皮带上,设备步进式运行,电芯经过切边,折边,烫边成型后,自动推料机构把电芯从同步带推出到小输送带上,然后自动流到客户的大输送带上。
二、 适用电芯
电芯长度:15~150mm
电芯宽度:10~100mm
电芯厚度:2.5~10mm(单坑有效厚度)
三、设备参数
名称 | 规格 | 名称 | 规格 |
运行效率 | 1.5个/秒 | 切刀寿命 | 150万次 |
输入电源 | AC220V | 功率 | 2.5KW |
输入气源 | 0.5Mpa-0.7Mpa | 切边精度 | ±0.2mm |
设备外型尺寸 | 1620X750X1660 | 重量 | 500KG |
四、设备运行环境
1.环境温度:10~40℃
2.相对温度:20~90%
3. 气源为无腐蚀性气体、液体、爆炸性气体
五、设备特性
1.折边是单折
2.切边精度高,切刀硬度达58度以上,切刀寿命达150万次以上
3.各机构连为一体同时调节进出,调节灵活方便
4.手动、自动运行模式
5.换型号调节为直线滑轨导向
6.烫边温度均可调节
7.触摸屏自动显示产量
六、设备配置
机械部份 | 电气部份 | ||||
名称 | 型号/规格 | 数量 | 名称 | 型号/规格 | 数量 |
电芯挡边机构 | 精加工 | 1套 | PLC | 禾川 | 1套 |
切边机构 | 精加工 | 1套 | 人机界面 | 信捷 | 1套 |
折边机构 | 精加工 | 1套 | 步进电机 | 国内名牌青蓝 | 1套 |
烫边机构 | 烫头精磨 | 1套 | 电磁阀 | 台湾亚德客 | 3套 |
导向滑轨 | 台湾上银 | 8套 | 气缸 | 台湾亚德客 | 5套 |
光开关 | 国产 | 1套 | |||
其他 |
七、质保和售后服务
1、设备交付使用连续考核运行72小时无故障后,为验收合格,质保期为验收合格后1年,在质保期内,除人为因素和易损件外,发生任何质量问题,免费维修或更换
2、免费到现场指导设备的安装与调试,并提供免费现场技术培训,终身提供技术支持。
