一、设备用途:
本机是用于软包装锂电池最终真空封装,切除气袋边以及精切边、折边、烫边一体化整合的设备(可以减小一个操机人员,节约人工成本,减少物料周转,降低电池的二次污染)。

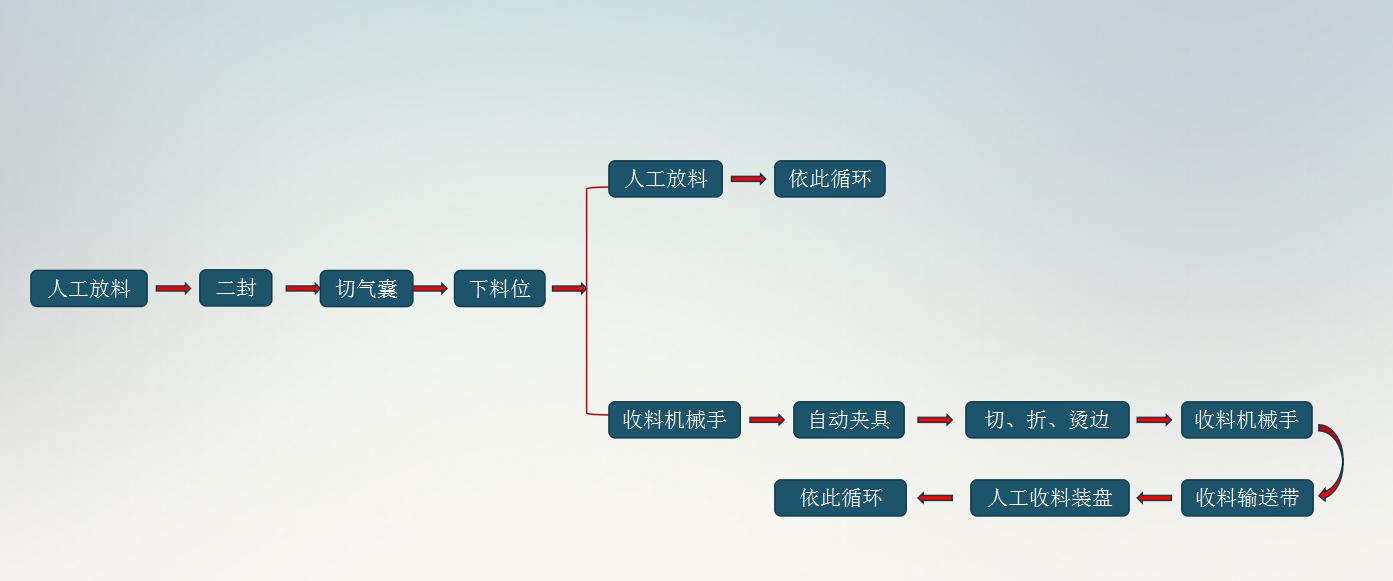

二、设备工作流程:
三、设备基本参数:
1、配置电源:AC220V/50Hz;功率:7.5KW
2、压缩空气:0.5~0.7Mpa 20L/Min
3、设备重量:约600Kg
4、真空源:≤–95Kpa
5、外形尺寸:2250*2400*1800mm(LxWxH)

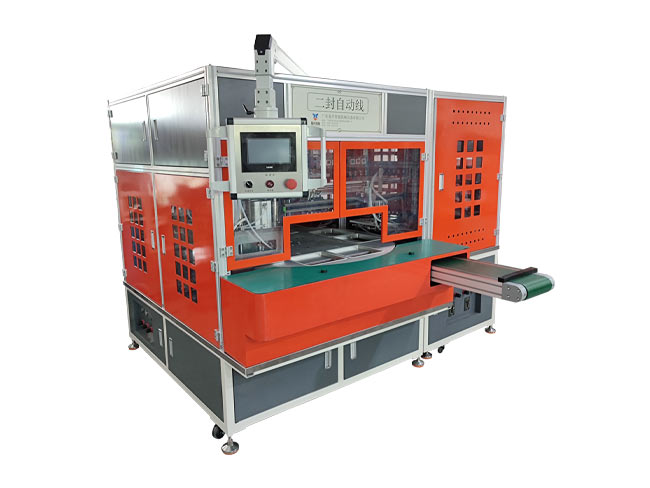

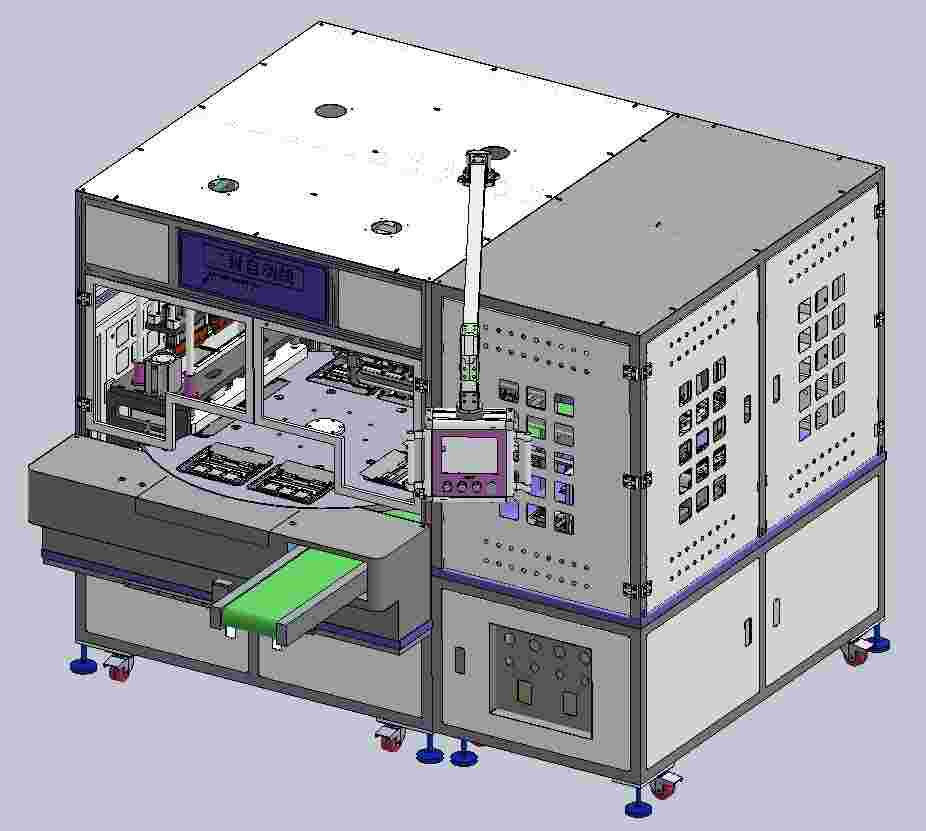

(图片仅供参考以实物为准)
四、二封技术参数
1、 封头长度:210mm,封印口宽度6mm,有效封边长度≤180mm
2、 适用电芯本体长度L:10mm≤L≤180mm
3、 适用电芯本体宽度W:9mm≤W≤110mm
4、 适用电芯厚度:2.5-12mm

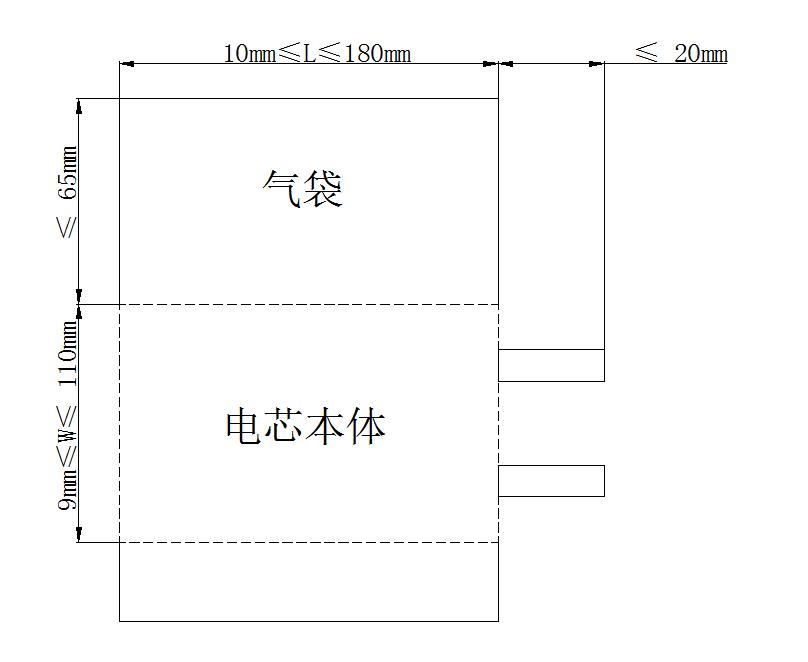

5、 适用电芯示意图
6、 剌刀口到电芯封边口之间距离约8mm,剌破口约10mm。
7、 气袋宽度:≤65mm
8、 刺破功能:有
9、 平压整形功能:有
10、 可放电池数量M: 2个≤M≤10个(双腔)
11、 产能:≤1080PCS/H(501447型号),节拍为20S-30S,(具体产能根据电芯型号,以及操作人员不同有所不同);
12、 机台旋转盘及相关铝件氧化处理。
13、 电解液过滤收集装置:有
14、 双腔、双封头、双切刀: 是
15、 切刀有效长度: 200mm
16、 切刀宽度:4.5mm
五、二封机构技术要求
1.采用旋转转盘送料结构,转盘分割器精密度:±0.1mm
2.机器封装对位精度:±0.1mm,封头平行度:±0.01mm
3.封装时间调节范围:1s-30s,调节精度为: ±0.1mm
4.热封时间及真空时间在触摸屏上设定:封装压力在操作面板调节,
5.温度精度控制在±5℃范围内,PLC程序控制,若温度超高或超低自动停止报警;
6.封装采用双封头和双封腔结构;
7.发热管采用1000瓦; 封头工作温度范围室温≤~300℃;
8.上封头气缸直径63mm,刺刀气缸直径25mm;
9.门窗均采用钣金烤漆制作,排气扇装在顶部;
10.切气囊采用双切边刀结构,每对切边刀独立切边;
11.切边采用耐磨腐蚀刀具钢制作,切刀寿命>60万次;
1、设备的加工精度在0.05mm之内。
2、单折双折均可。
3、切刀同步反向转动,切边精度高,切刀寿命达120 万次以上。
4、四大机构可同时调节进出,调节灵活方便。
5、各机构位置调节均为直线滑轨导向。
6、折边轮材料为模具钢,耐磨耐用。
7、效率:机台单循环效率6~8秒,综合效率依据人工取料放料速度不等,
每次放料数量根据电芯长短不等。
8、夹具长:375MM(有效长)。
9、切边裁切精度±0.1MM。
10、合格率99%以上(不包含人工操作不当引起的不良和电芯来料不良,
只限机台本身合格率)。
11、双折边不超出本体,折烫边一次成型。
七、配置清单
1、关键标准件品牌
名称 |
品牌 |
产地 |
PLC |
维控 |
国产 |
触模屏 |
维控 |
国产 |
气动 |
亚德客 |
台湾 |
真空表 |
国产 |
|
分割器 |
国产 |
|
轴承 |
NSK |
日本 |
步进电机 |
国产 |
|
电磁阀 |
亚德客 |
台湾 |
序号 |
名称 |
备注 |
1 |
切刀 |
|
2 |
二封封头 |
|
3 |
折边轮 |
|
4 |
折边轮轴承 |
序号 |
名称 |
数量 |
备注 |
1 |
切刀 |
1 |
套 |
2 |
内六角钣手 |
1 |
套 |
八、配置和标准
1.设备噪音:≤65db。
2.设备符合国家有关机电设备的安全标准,没有明显或潜在的设计安全隐患。
3.随机附送机器的操作说明书和设备维修手册。
4.随机附送机器的电气控制图,气动控制图和外购件说明书等资料。
